电磁振动给料机

产品介绍
产品优势
工作原理
产品结构
技术参数
应用领域
案例现场

产品介绍

电磁振动给料机是实行流水作业自动化的必备设备。结构简单，操作方便，不需润滑，耗电量小，可以均匀地调节给矿量，一般用于松散物料。电磁振动给料机广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业，用于把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀连续或定量的给到受料设备中。

根据设备性能要求，配置设计时应尽量减少物料对槽体的压力，按制造厂要求，仓料的有效排口不得大于槽宽的四分之一，物料的流动速度控制在6-18m/min.对给料量较大的物料，料仓底部排料处应设置足够高度的拦矿板；为不影响给料机的性能，拦矿板不得固定在槽体上.

免费获取报价

产品优势

体积小，重量轻
体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修方便，运行费用低。
耗能小
运用了机械振动学的共振原理，双质体在低临界近共振状态下工作，因而消耗电能少。
流程自动化
可用于自动控制的工作流程中，全面实现生产流程自动化，集中控制工序作业，减少人工消耗。
给料量精度高
可以瞬时地改变和启闭料流，给料量精度高。
调节方便稳定
电振机的控制设备采用可控硅半波整流线路，可随时改变和控制物料的喂送量，调节方便稳定。
摩损较小
料槽内的物料在运行时被连续的抛起，因此给料槽的摩损较小。采用合金钢板制成的料槽，可应用输送高温、磨损严重及有腐蚀性的物料等。

工作原理

电磁振动给料机是一个调谐的双质点近共振系统，处于低临界状态下工作。当电源接通后，电磁振动器的电磁线圈是经由单相半波整流后供电，当线路接通电源后，在正半周内有电压加在电磁线圈上，因而电磁线圈就有电流通过，在衔铁和铁芯之间便产生脉冲电磁力，互相吸引，在负半周电磁力消失，借助弹簧板储存的势能，使衔铁相对铁芯朝相反方向运动，这样给料机的料槽沿激振力方向以交流电源的频率往复运动，并且带动槽体中的物料沿抛物线形连续向前微跃运动，达到给料目的。
电气控制装置使用条件：
Ａ、海拔高度不超过1000米。
Ｂ、周围介质温度不超过-20℃～+4℃的范围。
Ｃ、周围介质温度为25℃时相对湿度不大于85％。
Ｄ、周围没有严重腐蚀性及影响电气绝缘性能的介质。
* 电磁振动给料机不适用于300℃以上的灼热物料和具有防爆要求的场合。

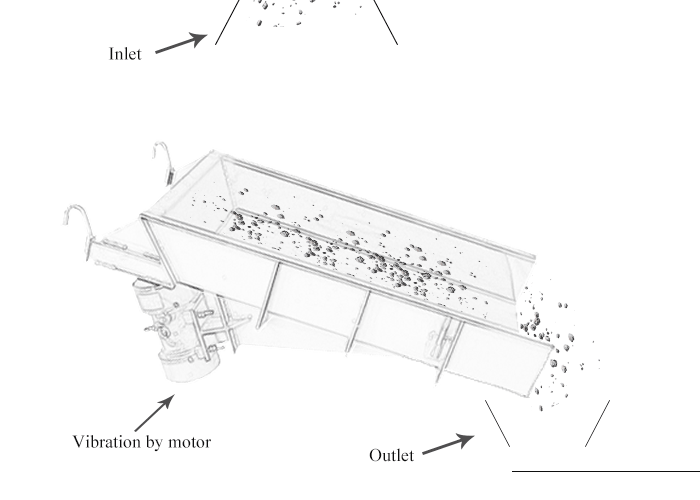

Vibrating Feeder Conveyorworking principle.gif

产品结构

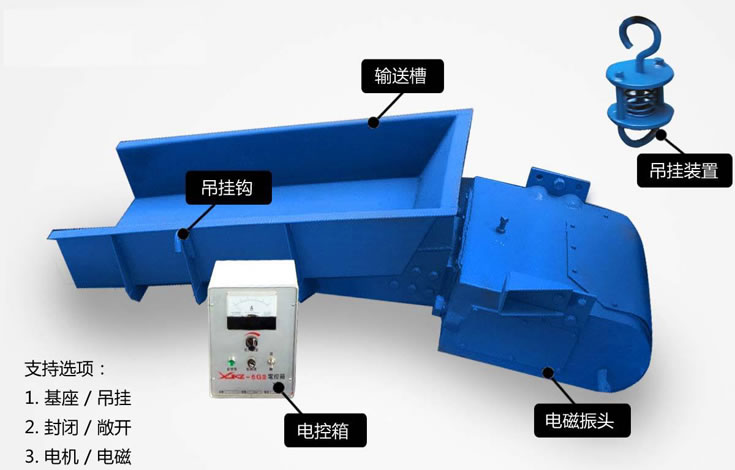

电磁振动给料机的主要由料槽、电磁振动器、机头、减振器等组成。电磁振动器又由电磁铁（铁芯和线圈）、衔铁和装在两者之间的主振弹簧等构成，是产生振动的激振源，电磁振动器的工作可以通过一定的控制装置进行控制。

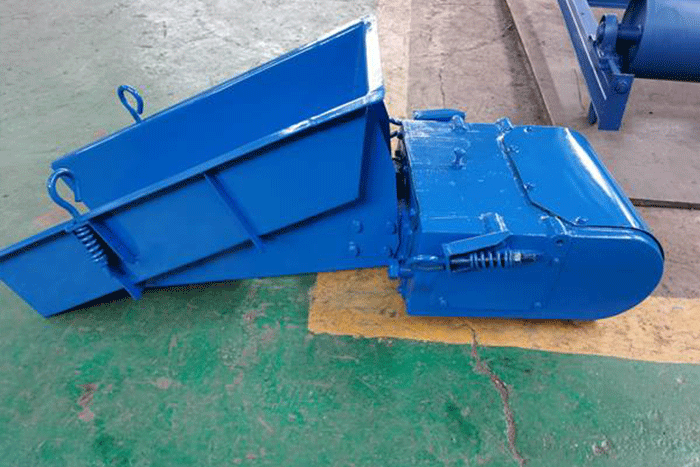

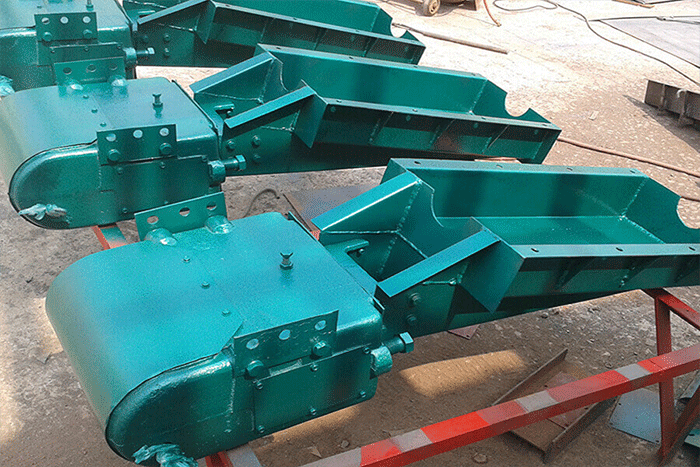

产品细节

技术参数

类型	型号	生产率（t/h）		给料粒度mm	双振幅mm	供电电压（V）	电流（A）		有功功率(kw)	配套控制箱型号	总重（kg）
类型	型号	水平	-10°	给料粒度mm	双振幅mm	供电电压（V）	工作电流	表示电流
基本型	GZ 1	5	7	50	1.75	220	1.34	1	0.06	XKZ-5G2	73
	GZ 2	10	14	50			3.0	2.3	0.15		146
	GZ 3	25	35	75			4.58	3.8	0.2		217
	GZ 4	50	70	100			8.4	7	0.45	XKZ-20G2	412
	GZ 5	100	140	150			12.7	10.6	0.65	XKZ-20G2	656
	GZ 6	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3	1252
	GZ 7	250	350	250			24.6	20	3	XKZ-100G3	1920
	GZ 8	400	560	300			39.4	32	4	XKZ-100G3	3040
	GZ 9	600	840	350			47.6	38.6	5.5	XKZ-200G3	3750
	GZ 10	750	1050	500			39.4×2	32×2	4×2	XKZ-200G3	6491
	GZ 11	1000	1400	500			47.6×2	38.6×2	5.5×2	XKZ-200G3	7680
上振型	GZ 3S	25	35	75	1.75	220	4.58	3.8	0.2	XKZ-5G2	242
	GZ 4S	50	70	100			8.4	7	0.45	XKZ-20G2	457
	GZ 5S	100	140	150			12.7	10.6	0.65	XKZ-20G2	666
	GZ 6S	150	210	200	1.5	380	16.4	13..3	1.5	XKZ-20G3	1246
	GZ 7S	250	350	250			24.6	20	3	XKZ-100G3	1960
	GZ 8S	400	560	300			39.4	32	4	XKZ-100G3	3306
封闭型	GZ 1F	4	5.6	40	1.75	220	1.34	1	0.06	XKZ-5G2	77
	GZ 2F	8	11.2	40			3.0	2.3	0.15		154
	GZ 3F	20	28	60			4.58	3.8	0.2		246
	GZ 4F	40	56	60			8.4	7	0.45	XKZ-20G2	464
	GZ 5F	80	112	80			12.7	10.6	0.65	XKZ-20G2	668
	GZ 6F	120	168	80	1.5	380	16.4	13.3	1.5	XKZ-20G3	1278
轻槽型	GZ 5Q	100	140	200	1.5	220	12.7	10.6	0.65	XKZ-20G2	682
	GZ 6Q	150	210	250		380	16.4	13.3	1.5	XKZ-20G3	1326
	GZ 7Q	250	350	300			24.6	20	3	XKZ-100G3	1992
	GZ 8Q	400	560	350			39.4	32	4	XKZ-100G3	3046
平槽型	GZ 5P	50	70	100	1.5	220	12.7	10.6	0.65	XKZ-20G2	633
	GZ 6P	75	105			380	16.4	13.3	1.5	XKZ-20G3	1238
	GZ 7P	125	175			380	24.6	20	3	XKZ-100G3	1858
宽槽型	GZ 5K1		200	100	1.5	220	12.7*2	10.6*2	0.65*2	XKZ-20G2	1316
	GZ 5K2		240								1343
	GZ 5K3		270								1376
	GZ 5K4		300								1408
园管型	GZ 1G	2		50	1.75	220	1.34	1	0.06	XKZ-5G2	80
	GZ 2G	4		50			3.0	2.3	0.15	XKZ-5G2	154
	GZ 3G	10		60			4.58	3.8	0.2	XKZ-5G2	234
	GZ 4G	20		70			8.4	7	0.45	XKZ-20G2	448
	GZ 5G	40		80			12.7	10.6	0.65	XKZ-20G2	668
特大型	GZ 11-T		1000物料为煤比重0.85	300	1.5	380	47.6×2	38.6×2	5.5×2	SZK.00	9800
