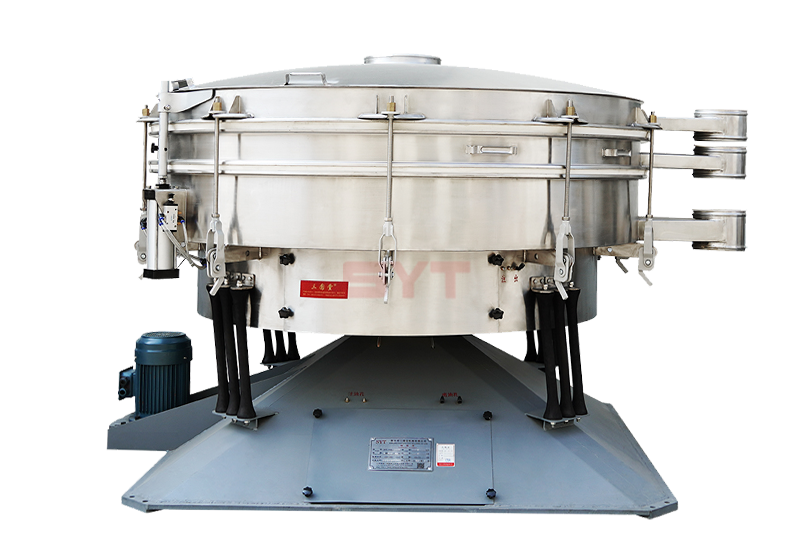

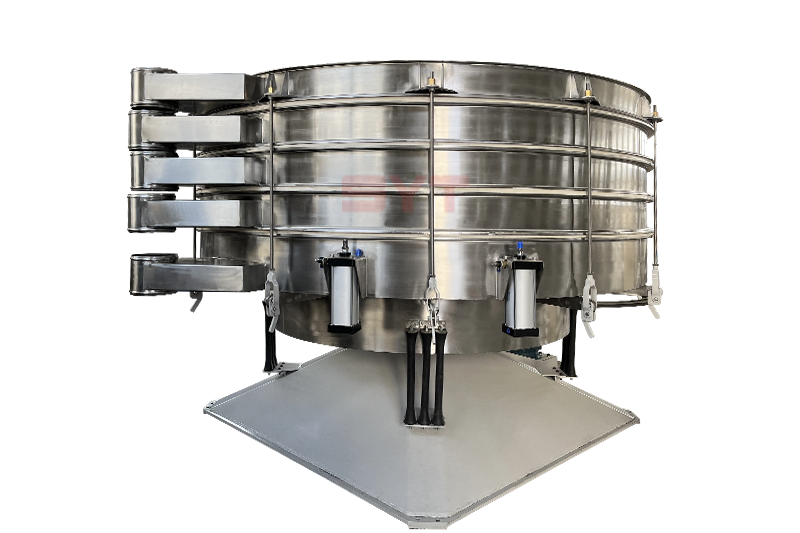

圆形摇摆筛
圆形摇摆筛
应用范围:食品、化工、医药、冶金与塑料、矿业、橡胶及胶合板、木业、饲料、化肥、糖 盐业、再生行业等。
圆形摇摆筛 精细筛分
应用范围: 食品、化工、医药、冶金与塑料、矿业、橡胶及胶合板、木业、饲料、化肥、糖 盐业、再生行业等。
在线客服
技术顾问
产品介绍

摇摆筛的设计是为了满足大产量,高精度筛分的厂家而特殊设计的一种高效筛分机,最简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟,它是目前最有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。

产品优势
  • 效率

    高达5倍的单位面积产出

  • 精确

    精确到6级分离,筛分效率高达90%-99%

  • 防堵塞

    使用硅橡胶球、超声波等高效清网装置系统,筛孔不会堵塞

  • 使用寿命长

    加速度比振动筛低4-5倍,筛分零件寿命提高而维护减少

  • 结构合理

    优化重理均衡,地基动态负荷低

  • 封闭的结构

    密闭除尘,操作安全;噪音低<75分贝

工作原理

1、基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调;
2、每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。
3、因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播,细小颗粒从而完成了整个筛分过程;
4、 水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离,较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的关键,此次过程在每筛层之间重复进行。

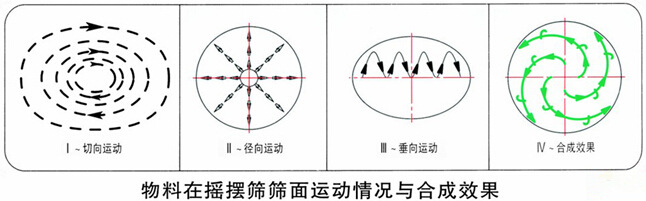

物料运动方式
经向角和切向角的调整可调节筛网上渐开线运动,这种运动使物料能在较小的面积上走过相对长的路,以提高筛分精度,独特的设计使物料在网上运动的着网时间相对其它筛机要长,筛分产量相对提高。

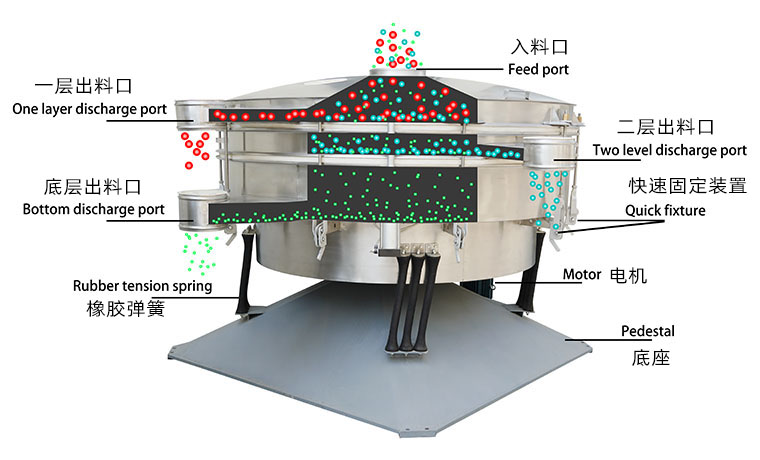

产品结构

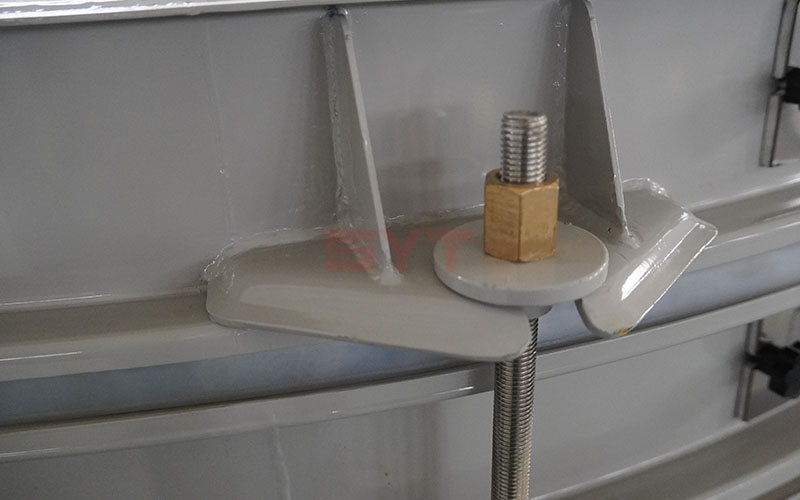

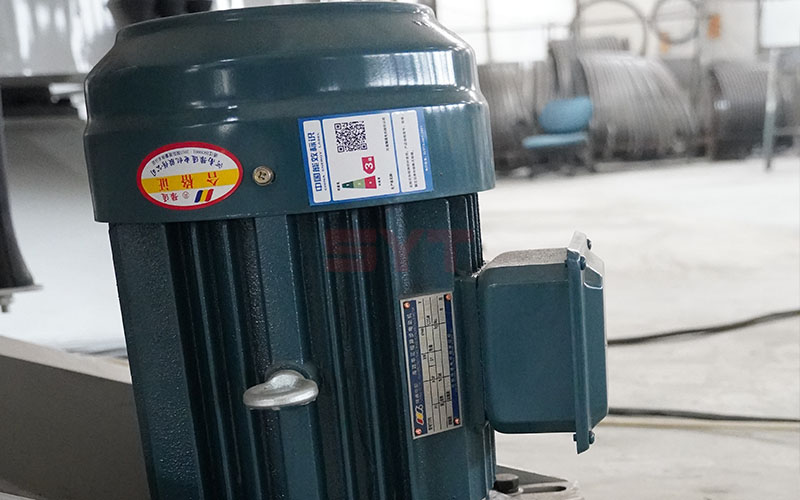

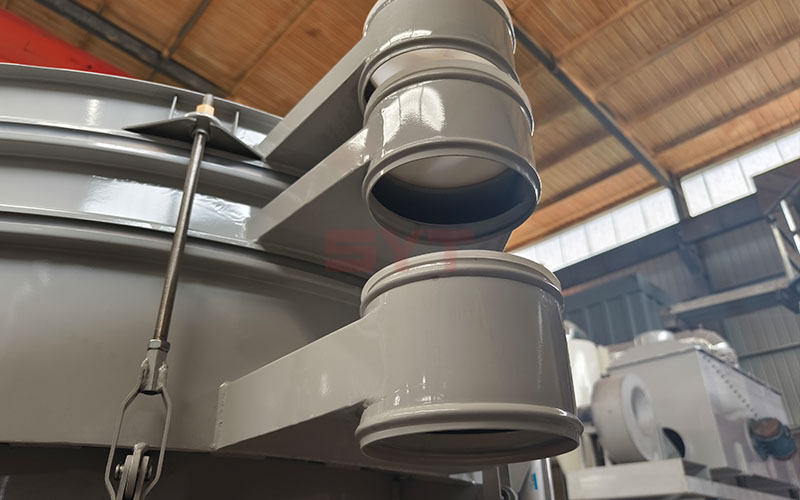

圆形摇摆筛由进/出料口、观察口、防尘盖、筛框、束环、弹簧、底座、电机、摇摆主轴、三角带、控制开关等组成。

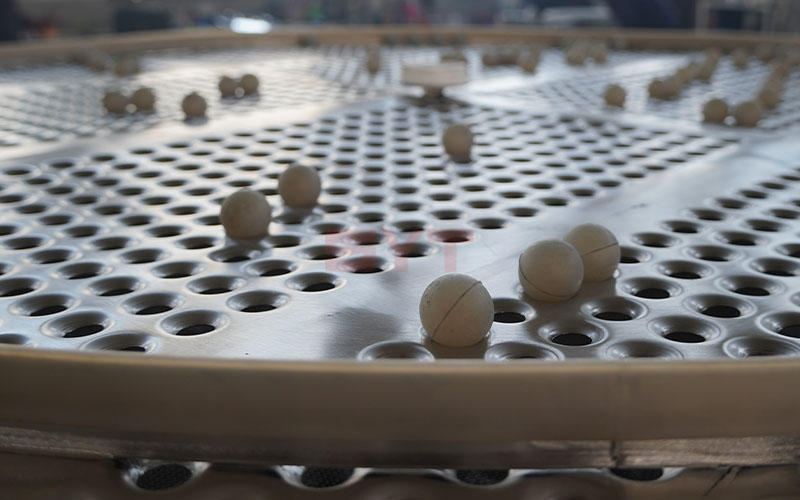

三种清网装置可选: 弹跳球清网(适合≧60-80目的颗粒物料)、超声波清网(适用于各种较细的粉末,易产生静电的物料)、转筒刷装置(适用于浆液过滤),均能有效解决堵网问题。


技术参数
设备型号YBS1000YBS 1200YBS 1600YBS 2000YBS 2200YBS 2600
直 径 mm104012501580188021002650
筛分面积 m²0.711.111.832.623.465.31
空间要求 m³1.21.62.544.847
层数1-51-51-51-51-51-5
功率消耗 kw1.52.22.2/42.2/43/45.5
注:三圆堂产品在不断更新和升级改进,配图、特点描述和性能参数与实际机型如存在差异,以实物为准。

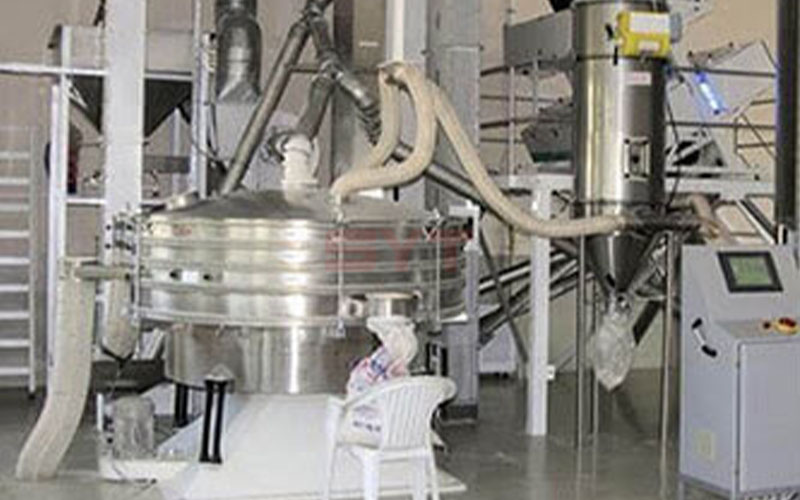

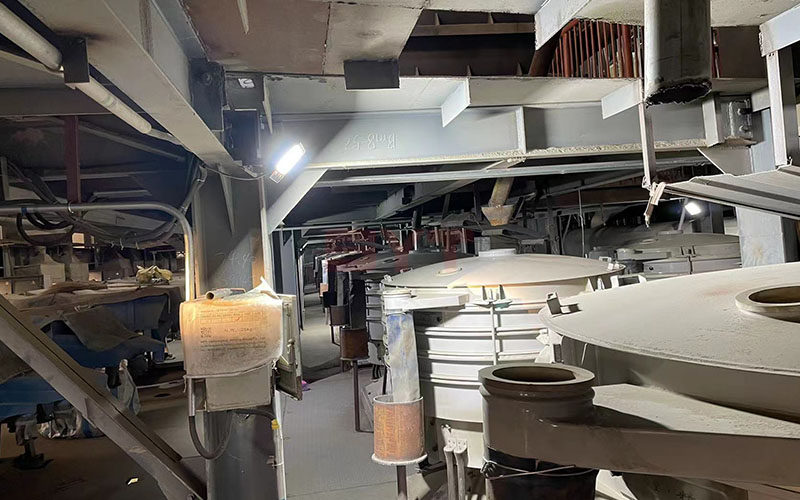

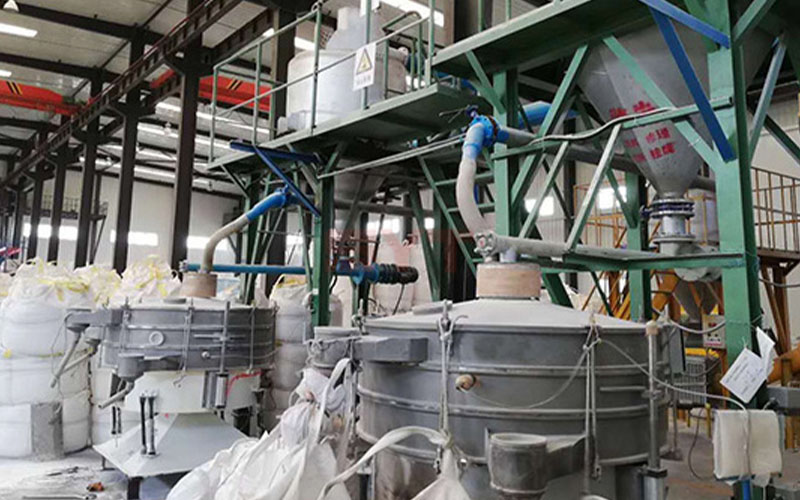

应用领域

食品、化工、医药、冶金与塑料、矿业、橡胶及胶合板、木业、饲料、化肥、糖 盐业、再生行业等。

免费申请工程师为您配置适合您的方案 在线免费咨询

荣获多项国家专利及荣誉

国家专利产品

CE认证

知识产权认证

质量体系认证

省著名商标

环保认证

曾获省/市高新技术企业

省/市科技进步奖

省/市诚信企业等荣誉

选择三圆堂 筛分无忧
筛遍天下难筛之物 解万千客户筛粉之忧
  • 丰富的生产经验

    三十年专注于精细化粉体筛分设备的制造,使得我们积累了大量的生产和服务经验,也为我们更多客户,解决了粉体加工的难题。

  • 强大的研发能力

    我公司将创新视为公司发展的生命之源,迄今已获得40多项国内及国际专利,很多类型的产品一机多项专利。

  • 先进的加工设备

    公司引进多套先进设备,使我公司造出来的筛分设备重量减轻且承载力更强,运行更加稳定、节能明显的同时又提高了生产效率。

  • 整套生产线设计

    我司专业承接精细粉体加工生产线的设计与生产项目,从破碎、筛分、输送、给料、混合到包装,为您提供一站式服务。

上千+客户的共同选择
三圆堂凭借精湛的技术、良好的品质和专业的服务赢得了世界赞许,在国内外众多企业大放异彩!
  • 日本AGCC
  • 台湾统一
  • 杜邦
  • 圣戈班
  • 美国通用
  • 杉杉科技
  • 云南锡业
  • 厦门钨业
  • 比克电池
  • 西王集团
  • 晨明纸业
  • 富士康
  • 珠海红塔
  • 完达山集团

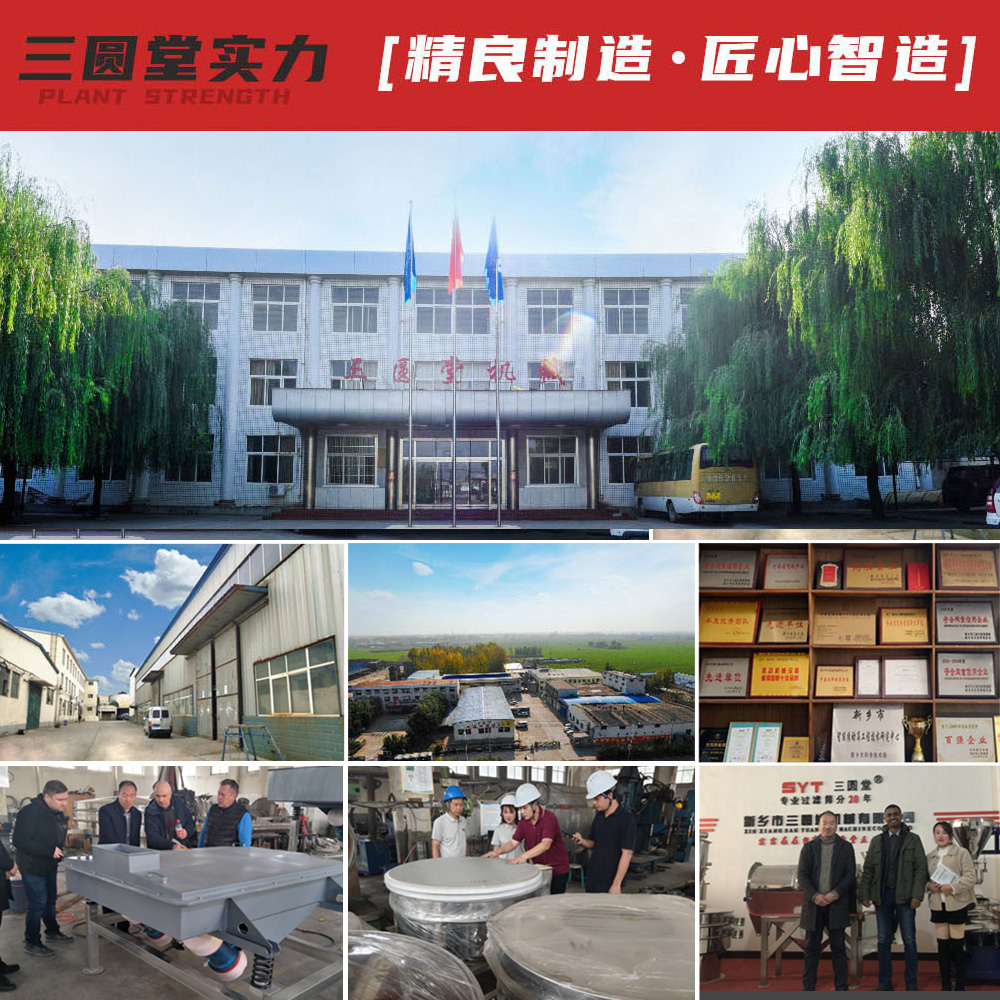

三圆堂实力
