直线筛

产品介绍
产品优势
工作原理
产品结构
技术参数
应用领域
案例现场

产品介绍

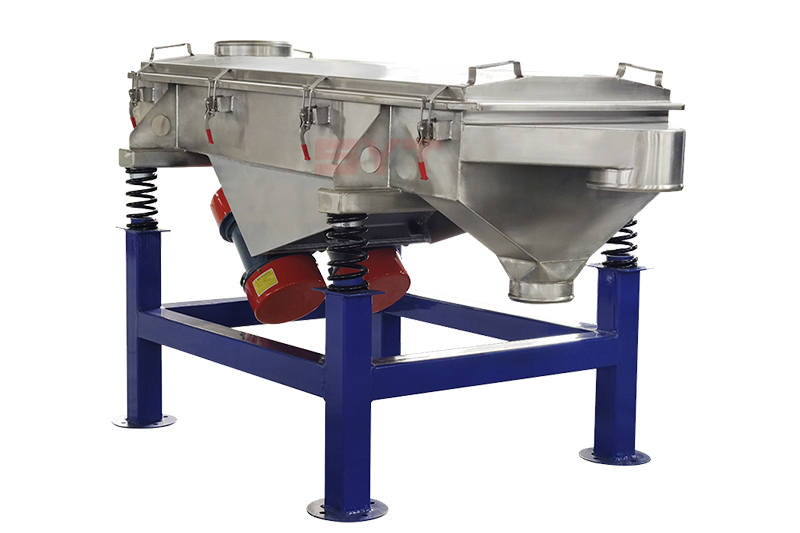

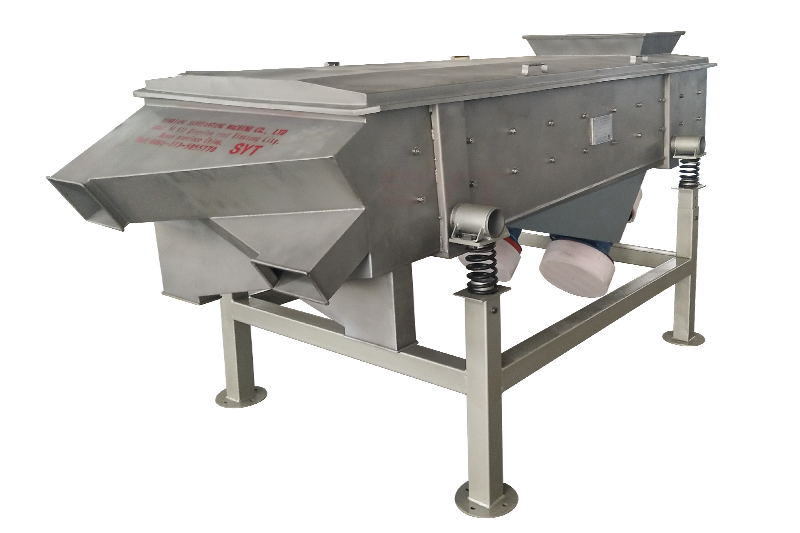

SYZ系列直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

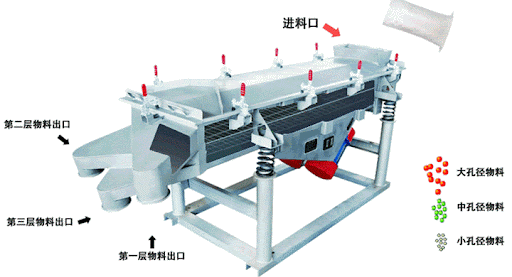

直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散的特点，自动排料，更适合于流水线作业

免费获取报价

产品机型

直线筛

产品优势

高效筛分
直线筛采用振动电机产生直线振动，使物料在筛网上快速运动，实现高效筛分，提高生产效率。
精准分级
通过调整振动电机的振幅和振动频率，可以实现对物料的精确分级，满足不同颗粒大小的筛分要求。
结构简单
直线筛结构相对简单，通常由振动电机、筛箱、筛网和底座等组成，安装方便，维护简单。
调节方便
可通过调整振动电机的振幅和振动频率，控制物料的筛分速度和筛分效果，以适应不同物料的筛分需求。
可靠性高
线筛采用优质材料制造，具有稳定可靠的性能，长期使用不易产生故障，且噪音低
环保节能
广泛应用各个行业，直线筛采用振动电机驱动，相比于传统的筛分设备，能耗较低，有利于节能减排。

工作原理

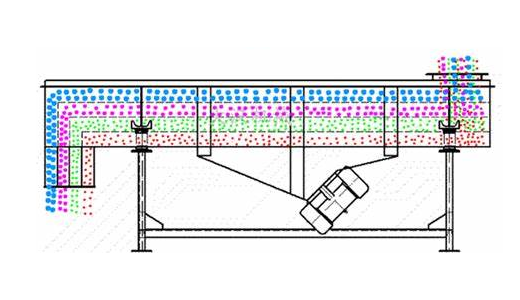

1.振动电机驱动：直线筛的工作是由振动电机驱动的。振动电机通过激振器产生激振力，将筛箱进行直线运动。
2.物料投入：待筛分的物料通过给料口投入到筛箱内。
3.筛分过程：筛箱内的物料在振动的作用下，受到离心力和惯性力的影响，在筛网上进行直线运动。较小的颗粒会通过筛网的孔隙，而较大的颗粒则会被阻挡在筛网表面。
4.分离物料：筛分过程中，符合要求的物料会通过筛网落入下方的集料箱或传送带，而不符合要求的物料则会被保留在筛网上。
5.调整振动参数：可通过调整振动电机的振幅和振动频率，控制物料的筛分速度和筛分效果，以满足不同物料的筛分要求。

产品结构

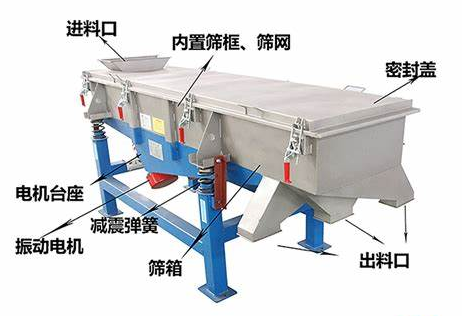

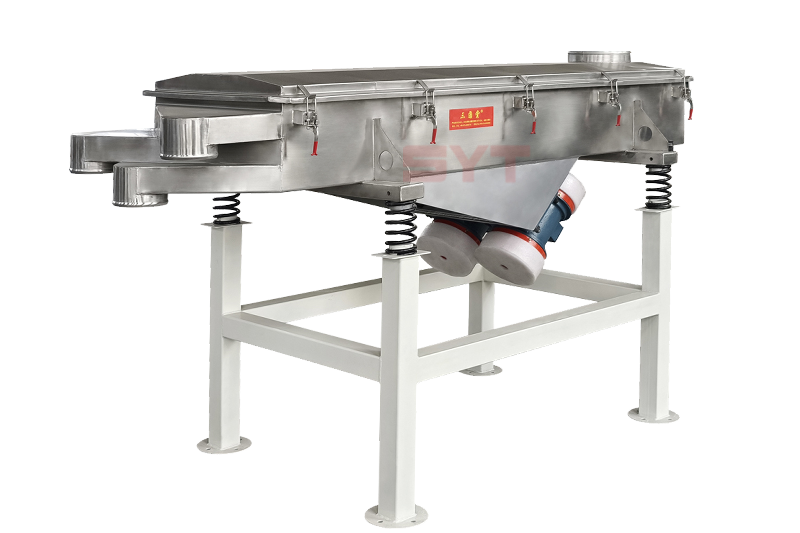

直线筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分；

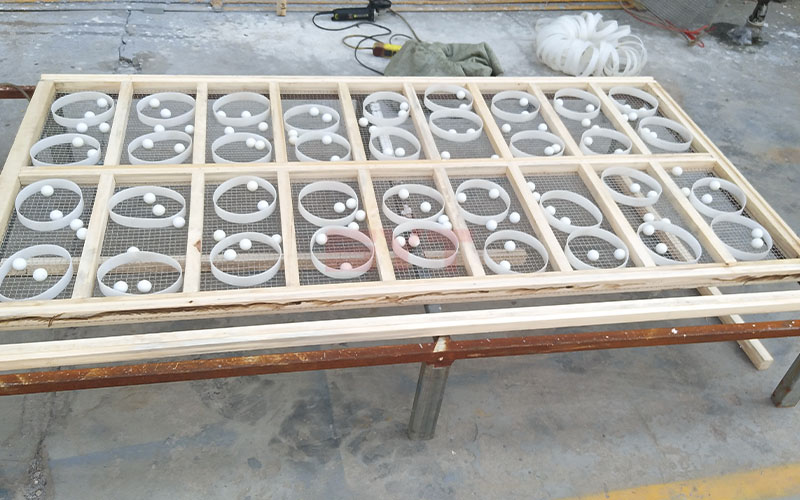

筛框：可选不锈钢、碳钢或木头材质，主要用来保持筛网平整，达到正常筛分；

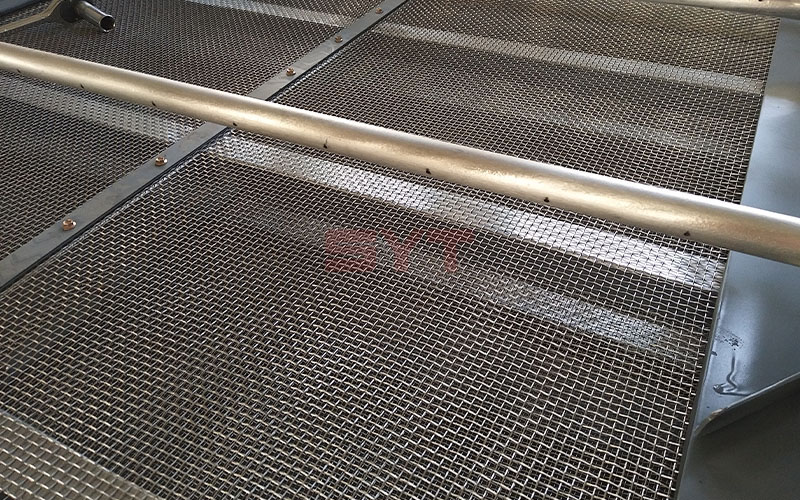

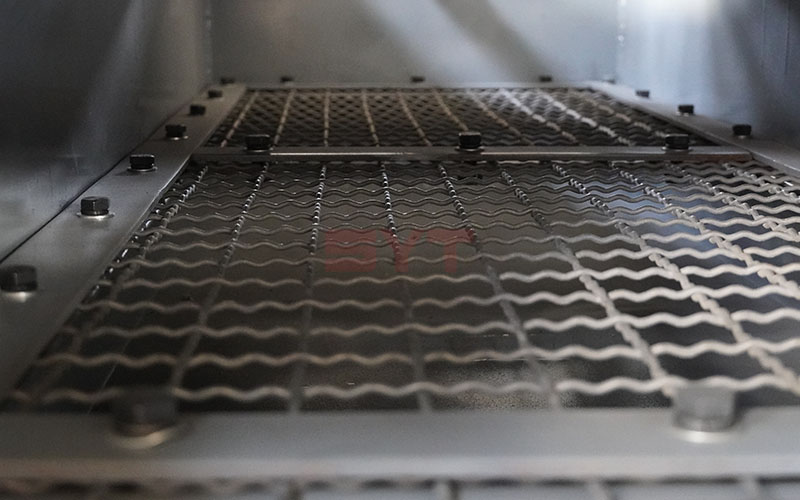

筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网；

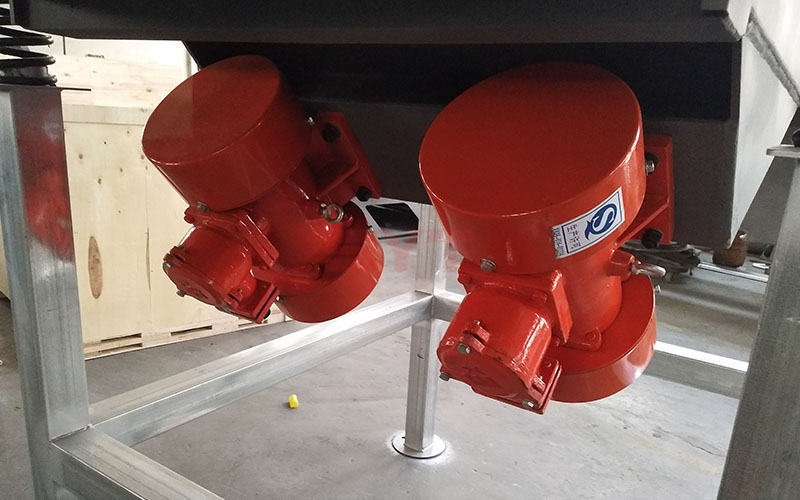

电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天，必须反复紧固，以免松动造成事故；

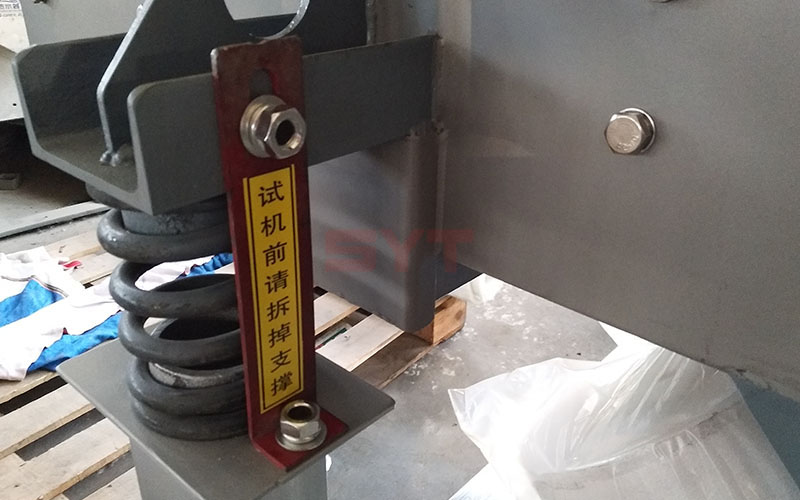

减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直于地面；

支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

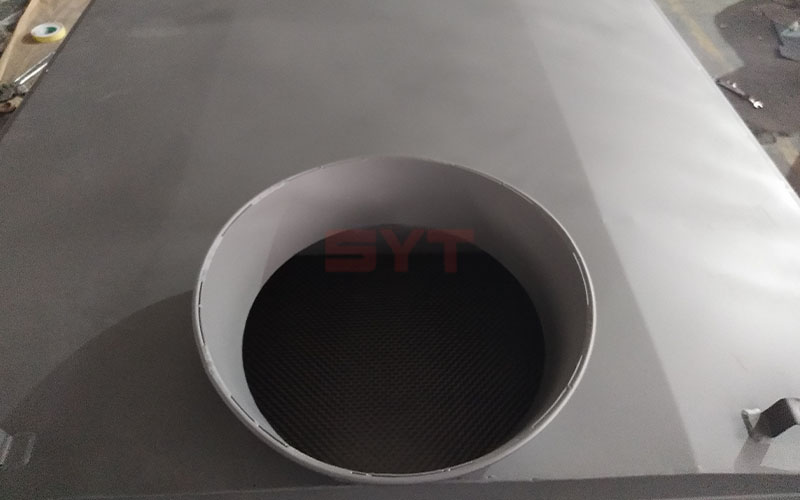

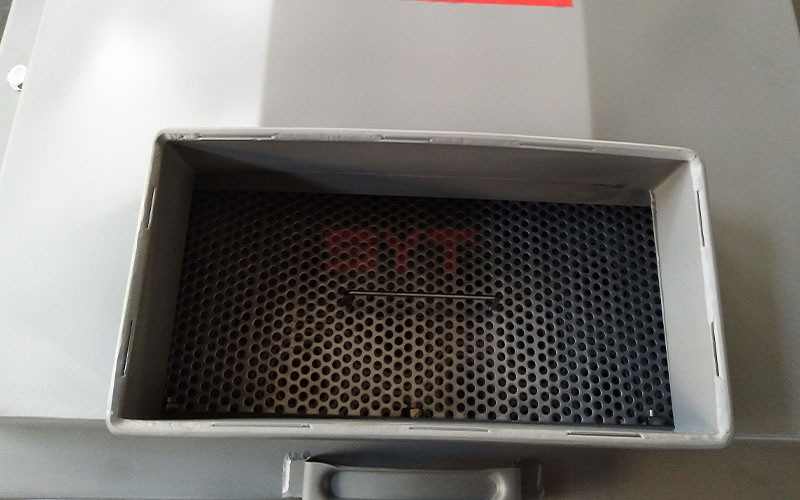

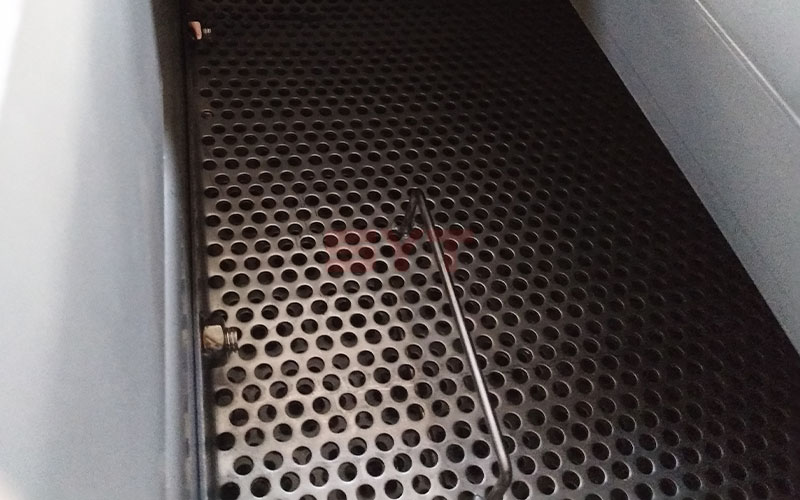

产品细节

技术参数

型号	SYZ-520	SYZ-525	SYZ-530	SYZ-1020	SYZ-1025	SYZ-1030	SYZ-1225
尺寸(mm)	500×2000	500×2500	500×3000	1000×2000	1000×2500	1000×3000	1200×2500
物料粒度(mm)	0.074-20	0.074-20	0.074-20	0.074-40	0.074-40	0.074-40	0.074-40
振动频率(time/min)	960	960	960	960	960	960	960
振幅	1-4.5	1-4.5	1-4.5	1-4.5	1-4.5	1-4.5	1-4.5
筛面层数	1-5	1-5	1-5	1-5	1-5	1-5	1-5
功率(kw)	2×(0.37-0.75	2×(0.37-0.75	2×(0.37-0.75	2×(0.75-1.1)	2×(0.75-1.5)	2×(0.75-1.5)	2×(0.75-1.5)
