旋振筛的工作原理

旋振筛由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，并把这个运动传递给筛面。通过调整振动电机上下两端偏心块的相对相位，可以改变筛面上物料的运动轨迹，小于筛面孔径的物料通过筛孔落到下层成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，从而达到不同的筛分作业目的。

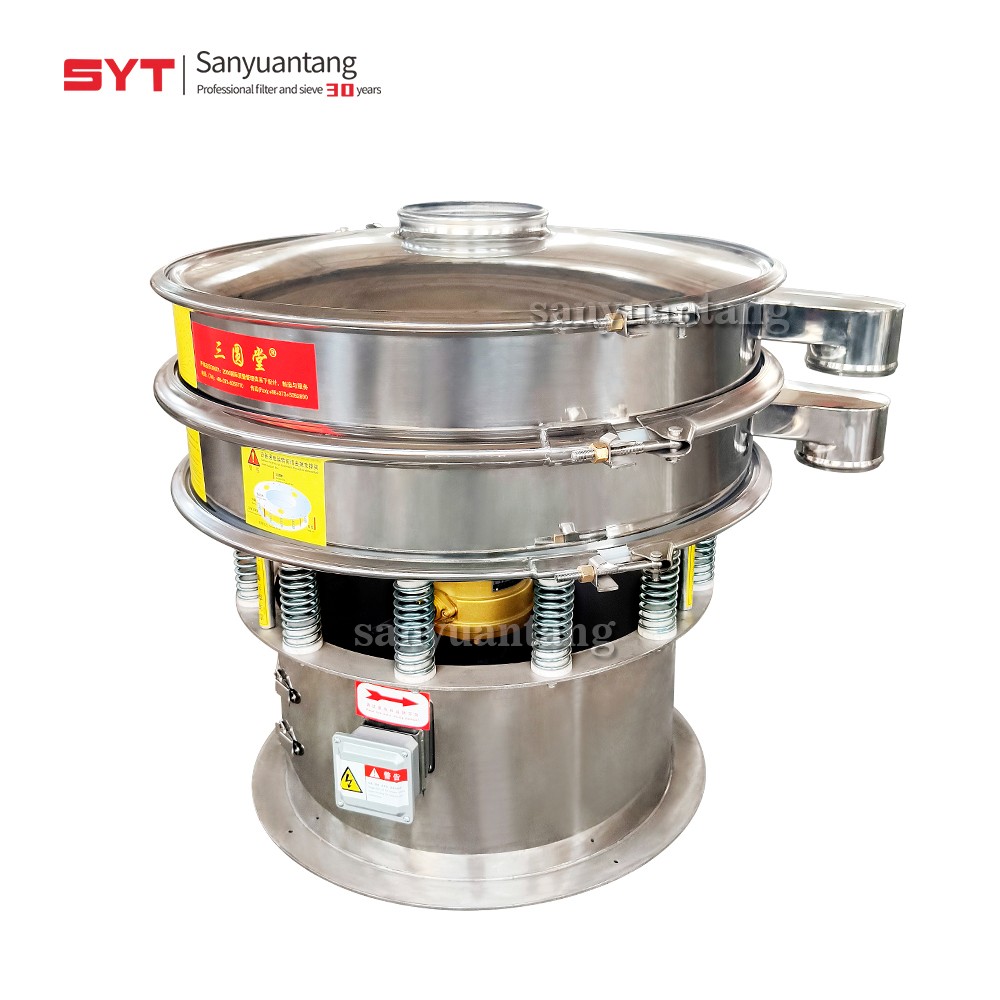

结构组成

旋振筛是一种常见的筛分设备，主要用于分离不同粒径的物料。其基本结构通常包括以下几个部分：

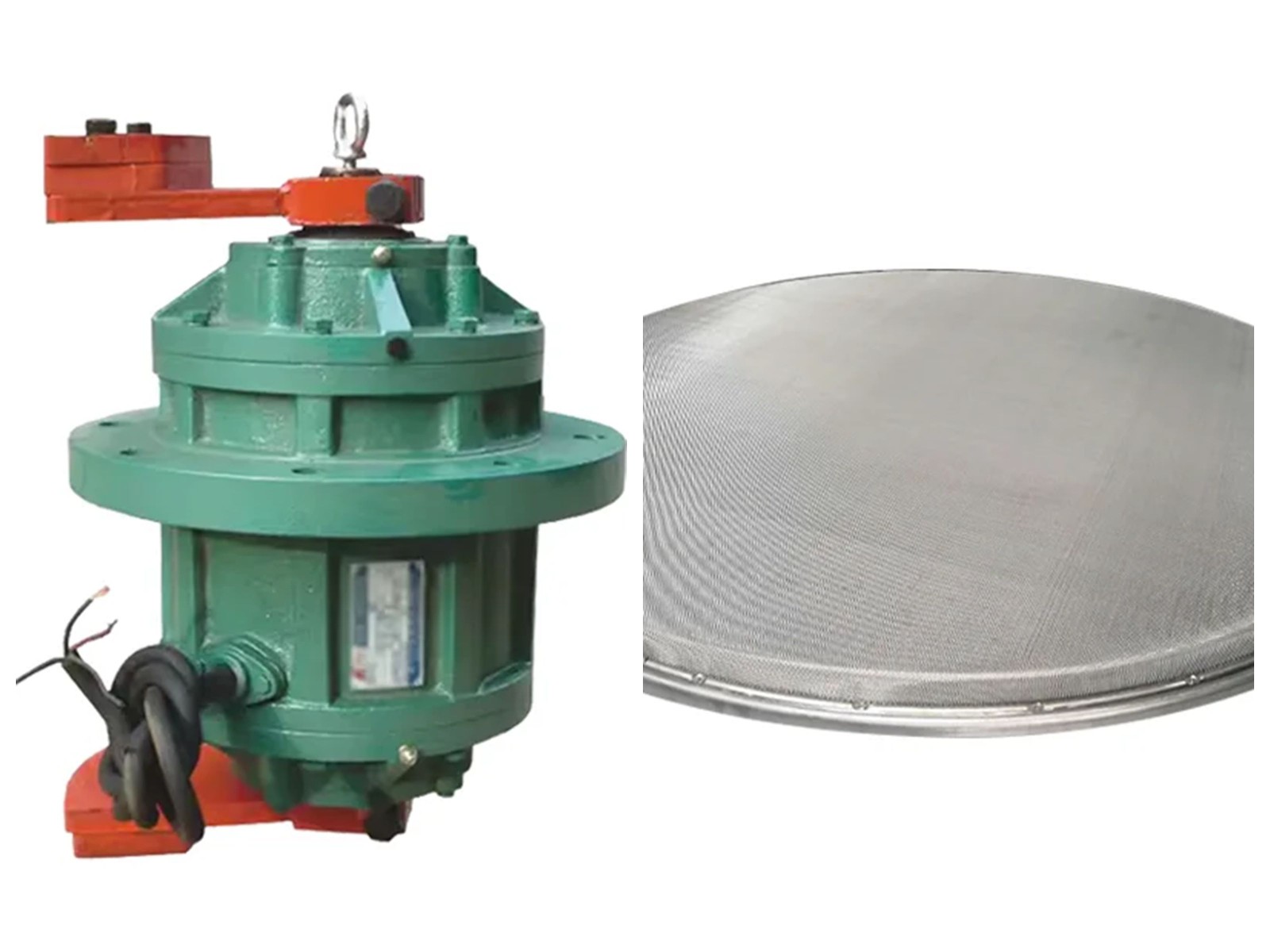

电机：提供振动力，是振动筛的核心部件。可能采用偏心重锤或振动电机等方式产生振动。电机轴上下安装的重锤是产生振动的关键部件。

筛框：承载筛网并容纳待筛分的物料。是旋振筛的主要支撑结构，筛框由侧板和横梁构成，需具备足够的刚性。

筛网：用于分离物料的部件，根据筛分需求可以选择不同材质和孔径的筛网，如低碳钢、黄铜、青铜、不锈钢丝等。

底座：稳定和支撑整个设备并允许其振动。保证旋振筛在工作过程中的稳定性。

振动弹簧：连接筛框和底座，能够缓冲和传递振动能量，使筛面产生稳定的振动。

旋振筛的优势

筛分精度高：可达到500目，能有效分离不同粒度的物料，适用于精细物料筛分。

效率高：物料运行轨迹长，筛面利用率高，可对物料进行精筛分、概率筛分等。

使用方便：体积小、重量轻、移动方便，出料口方向可任意调整，粗、细料自动排出，可自动化或人工作业，且换网仅需3-5分钟。

应用广泛：全封闭结构，筛网不阻塞、粉末不飞扬，适用于粒、粉、粘液等各种物料，在食品、医药、化工、冶金等众多行业广泛应用。
